安全注意事项

操作维护机器前，请务必仔细阅读，全面理解并执行本说明书，以防止不必要的机器损伤与人身的伤害。



1． 在充分理解本机器原理前，切勿操作本机器。若阅读本说明书后尚有不完全清楚之处，请与本公司联系。

2． 第一次开机前务必按照说明添加润滑油，以后视机器工作情况定期更换添加。闲置期和长期不用时注意防锈。

3． 切勿在所有安全防护装置未安装完装好或未正确复位的情况下操作本机器。操作过程中切勿使任何安全装置处于不工作状态。在机器自动停机的原因未查清并排除前切勿开机。

4． 在起动前和机器运行时，务必保证各种护罩安全关闭。机器运转时，务必确保所有人员及物体与之保持应有的安全距离。

5． 在机器未完全停止和锁定下，严禁将手探入机器内部。

6． 进行维修和保养工作前，务必确保所有动力已经关闭，并锁定钥匙开关，锁定保险装置，且不能随意再次打开。

7． 严格保持电机与电气柜的隔水防潮，防止触电。

8． 务必每天检查开关及其它安全装置，确保其正常工作。定期机检，定期维护，进行更换易损零配件、添加更换润滑油等维护项目。

9． 务必使用本公司提供的零配件。

10．严格注意所有警示性标记。



其他安全项目参考说明书各部分具体说明及常规安全规范

务必自始至终遵守安全规范，如有疑问，必须要了解清楚。



具体安全注意细则

一、安装部分

危险：  吊运或搬动时务必遵守本说明书的规定，格外小心，以防止设备损坏和人身伤亡。

警告：  整体固定时，地脚螺栓螺帽必须拧紧，急停按钮安放在醒目位置，便于故障时急停机器。

警告：  接线与接地必须严格按照本说明书原理图及当地电器规范进行，必须增加接地线，不安全的接线会导致设备损坏，引起火灾，引发严重触电事故并导致死亡。

注意：  安装、维修和定期保养工作完成后，务必调整螺栓螺帽，松动或缺少的螺栓螺帽会导致设备损坏，引发人身事故。





二、操作部分

注意： 务必遵守本说明书规定的操作方式，务必遵守安全操作规程操作使用设备不规范的操作都可能导致设备损坏和人身伤害。

注意： 所有机器主轴旋转方向严格按照贴标指示要求，保证电机接线时的，转向正确，电机反转将可能导致设备损坏和人员伤亡！



三、拆卸、维护和装配部分

危险：机器各部件非常重，拆卸、维护和装配前务必需要多人配合，以防危险。

警告：拆卸、维护和装配机器前，务必切断所有电源、气路、以及水路，否则将可能导致设备损坏，引起火灾，引发严重触电事故并导致死亡。

注意： 维护及装配完成后务必检查并调节所有螺栓螺帽，松动或缺少的螺栓螺帽会导致设备损坏，引发人身事故



机器机身有安全警示标牌，警示语时刻提醒操作者规范操作！

1.概述

1.1主要用途及适用范围

    本系列螺旋输送机用于果蔬类物料的原果、皮渣输送。

    适用范围：苹果、梨、胡萝卜等（未列种类须与我司联系后确认适用）。

1.2主要特点

◆ 全不锈钢结构，符合食品生产标准；

◆ U型机身，操作方便；

◆ 占地面积小，清洗方便；

◆ 机身全密封，保护操作者人生安全.

1.3规格及主要技术参数



1.4使用环境

适用于相对湿度不大于70%，温度不高于50℃、通风干燥、有遮蔽的场所。放置处不允许有腐蚀性气体。

2结构特征与工作原理

2.1熟悉机器的各组成及其作用

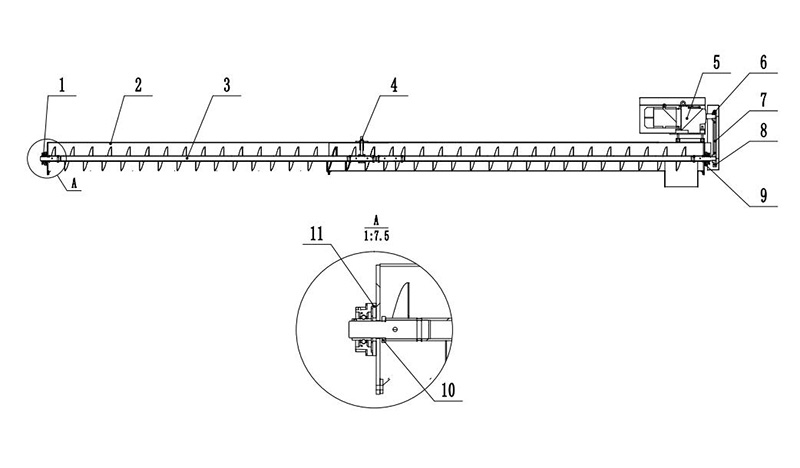

螺旋输送机由减速机、U型筒体、螺旋推进器、支撑腿等几大部件构成。详见图1。

U型筒体是螺旋推进器的载体，起到收集物料，并由推进器推送物料的作用。其他配置见安装部分。

机器出厂前，已经装配调试完全。各个部件之间经过精密的装配，形成一个严密的整体。严禁在未按照说明书要求的情况下，擅自拆卸机器各部件。维修过程中的拆卸工作，请按照说明书相关部分说明，禁止超越说明书要求，否则会造成机械损伤和人身伤残。机器进行生产时，电机转向必须符合指示方向所示，否则物料将反向输送。

序号	名称			描述
1	带座轴承			材质：不锈钢；S-UCF209
2	螺旋壳体			材质：不锈钢304，表面拉丝处理；
3	螺旋轴			材质：不锈钢304
4		吊挂	根据需要设置
5		减速机	1.5kw，38rpm
6		链轮	碳钢，10A-z16
7		链条	10A
8		链轮	碳钢，10A-z24
9		带座轴承	材质：不锈钢；S-UCF209
10		高分子垫圈	材质：超高分子聚乙烯
11		塑料垫板	材质：PA6

2.2工作过程

其简要工作过程是：

减速电机按照指示方向转动，通过链轮链条传动,把电机的动力通过链条传递给螺旋推进器,从而驱动螺旋推进器转动，当物料进入U型筒体后，在螺旋片旋转推动下将其推至出料口。

3.安装、调试

3.1机械部分

本设备必须在专业人员的指导下安装调试。

3.1.1设备基础

平整的混凝土地面或者平整的大理石地面；

3.1.2安装条件

380V的三相电源，容量＞1.5 KW 的接地线

1.5吨的行车或吊车

3.1.3安装调试程序、方法及注意事项

3.1.4.1电器和机架必须有良好的接地；带方形座轴承处注入2#锂基润滑脂，膨胀螺栓必须锁紧。

3.2电气部分

4.使用操作

4.1重要的安全注意事项

a.检查电机部分的导通与接地是否良好；

b.检查水路部分供水的充分性和密封性；

c.检查螺栓盖是否全部装好；

d.设备运转时严禁触摸到推进器,U型筒体和盖板上严禁站人.

4.2使用前和使用中的安全防护、安全标志及说明

使用前检查U型筒体上的所有螺栓有没有松动现象，检查电机链条是否有松动现象,检查吊挂轴承座有没有松动,检查无误后再运行机器。吊挂轴承座未锁紧可能会导致推进器的损坏害。使用过程中严禁人员去靠近或者触摸螺旋推进器。

4.3启动、运行及停机过程中的操作程序、方法、注意事项

 a.按照上述注意事项检查完好下，开机运行；

b.出现U型筒体内有异常噪音，必须立即停机；

c.事故急停时可以按电控柜急停按钮或关掉总闸；

d.确保机器电源关闭，停机后核实所有的开关是否关上；

  e.最后才能进行清理。

5.故障分析与排除

	故障现象	原因分析	排除方法
1	水漫出U型筒体	进水过多	打开进口排水蝶阀
2	U型筒体内有噪声	有金属件掉入槽内	停机去除金属件
		连接螺栓松动	停机整修

6.保养、维修

6.1日常维护、保养

长时间不用要完全清洗U型筒体内部渣子，将吊挂轴承螺帽松动，使螺旋轴与U型筒体接触，避免螺旋轴长时间悬空，弯曲！！

30天：

给带座轴承加润滑脂。

60天：

1. 检查并给轴承加润滑脂与润滑油。

2. 检查减速机。

3. 减速机补充润滑油。

6.2维修说明

减速机：按照生产商的说明进行维修保养。

（参看厂家所介绍的关于维护程序和安全措施的手册。）

注意：检查后盖上防护罩。直到所有的防护罩全部安好再运行。防护罩未安好可能会导致严重的人身伤害。

轴承：保持润滑正常，拧紧装配螺栓。

轴支撑件：清洗，润滑，确保紧固螺栓安全，必要时进行矫正。

注意：检查前应关闭所有的电源，以减少维修人员的危险。检查传动部分后应把防护罩放回原处。

7运输储存

7.1吊装、运输及注意事项

1．水平运输

①在运输中确保压紧力不松动。

②支撑力由4个水平支撑面提供。

2．吊装

①应确保起吊装置具有足够的起吊力和安全性。

②必须被水平吊起。

③由于重心的不一致，机器吊起后可能摇摆、旋转、倾斜，所以即使吊起不高，人员也应不得靠近机器周围。

7.2贮存条件及注意事项

①放置处不允许有腐蚀性气体；

②加注足够的润滑油脂；

   ③关闭所有电源。

8.开箱及检查

8.1开箱注意事项

   该机采用整体包装运输，现场安装件、专用工具等由木箱另行包装。

   主机、随机包装箱应由专业人员开启，开箱时注意防护，以免造成零件损坏。

8.2装箱清单

     见《ITEM LIST FOR PACKING 包装清单》

9.其它

9.1易损件
