毛刷洗果机

1.概述

1.1主要用途及适用范围

  毛刷洗果机用于清洗瓜果表面的污渍、表面残留农药，对于表面不光滑的物品效果显著；也可用于瓜果表面抛光；

     适用范围：大部分类似圆形或圆柱形瓜果；

1.2主要特点

① 处理后的水果表面无表面残留农药、尘土等，色泽更好；

② 可根据瓜果大小、外形、表皮情况选择不同刷毛，保证清洗或抛光效果，同时不损伤瓜果表皮；

③ 可选择水洗或者干刷；

④ 可与提升机、榨汁机、等设备组成果汁生产流水线；

1.3规格及主要技术参数

2结构特征与工作原理

2.1机器主要结构及作用

本机主要由刷辊、喷淋装置、传动装置、减速机等组成。如下图所示：

2.2工作过程

简要工作过程：

毛刷在链条的带动下，朝着出料斗方向转动，带动物料往前转动的同时，刷洗物料表面；上层喷淋管喷洒清水，清洗物料及毛刷；

3.安装、调试

3.1机械部分

本设备必须由专业的人员安装调试。

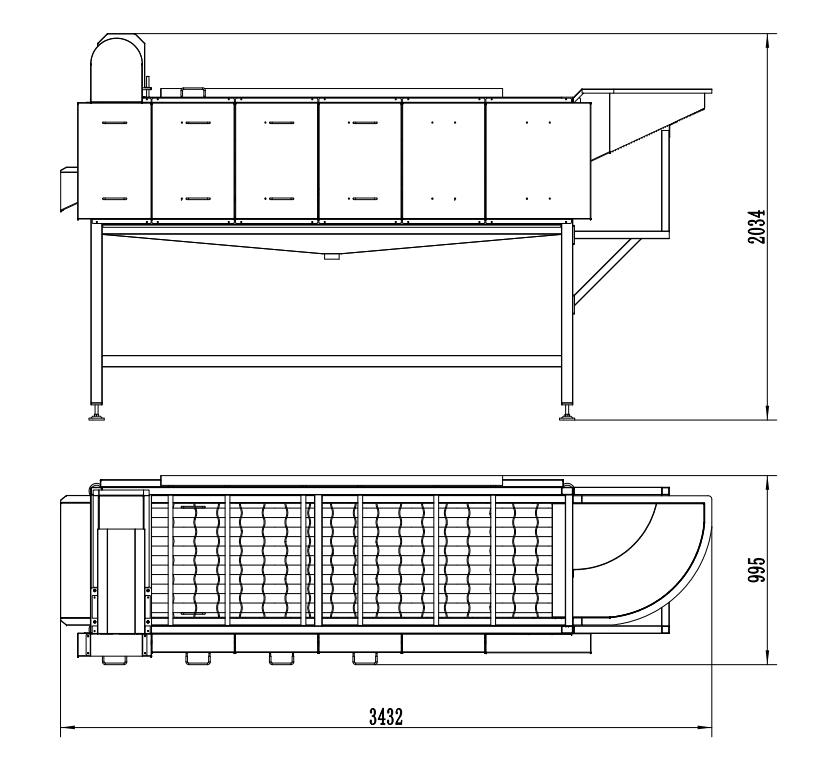

3.1.1外形及安装尺寸

3.1.2设备基础

平整的混凝土地面；

3.1.3安装条件

容量＞31KW的接地线

0.4MPa压力的水源

3.1.4安装调试程序、方法及注意事项

3.1.4.1设备就位后，调整设备水平，保证刷辊水平；

3.1.4.2机架必须有良好的接地；

3.1.4.3同一链条上的链轮装配中心平面轴向误差不大于中心距的0.2％；

3.1.4.4滚动轴承处注入2#锂基润滑脂；

3.1.4.5地脚螺栓调整后必须锁紧；

3.1.4.6 喷淋装置接于0.4MPA的水源，确保每个喷淋头正常喷淋;

3.1.4.7根据设备标识调整好电机转动方向；

3.1.4.8开机前阅读说明书；

3.2电气部分

参见《电气原理图》

4.使用操作

4.1重要的安全注意事项

a.检查电器部分的导通与接地是否良好；

b.检查水路部分供水的充分性和密封性；

c.检查链条松紧适当；

4.2使用前和使用中的安全防护、安全标志及说明

使用前盖上防护罩，直到所有的防护罩全部安好再运行分选机。防护罩未安好可能会导致严重的人身伤害。使用过程中严禁打开防护罩。

4.3启动、运行及停机过程中的操作程序、方法、注意事项

     a.开机前检查设备上是否异物；

b.关机前清洗刷辊；

     c.停机后核实所有的开关是否关上;

     d.事故急停时可以按电控柜急停按钮或关掉总闸

5.故障分析与排除

6.保养、维修

6.1日常维护、保养

检查并去除刷辊表面的污垢。

30天：

1. 链条加润滑脂；

2. 给带座轴承加润滑脂；

3. 检查链条张紧度；

每年：

1. 检查并给链轮及轴承加润滑脂；

2. 检查减速机；

3. 减速机补充润滑油；

4. 检查喷嘴是否磨损；

6.2维修说明

减速机：按照生产商的说明进行维修保养。

（参看厂家所介绍的关于维护程序和安全措施的手册。）

注意：检查后盖上防护罩。直到所有的防护罩全部安好再运行。防护罩未安好可能会导致严重的人身伤害。

轴承：保持润滑正常，拧紧装配螺栓。

链传动部分：清洗，润滑，检查张力；检查链轮是否啮合正确，确保紧固螺栓安全；检查链条的张紧程度，必要时进行矫正。

注意：检查链轮之前应关闭所有的电源，以减少维修人员的危险。检查传动部分后应把防护罩放回原处。

管道：确保所有的管道安全，无漏洞和障碍物。

阀门：检查水是否流到刷子上。若无水流到刷子上应调整阀门，替换坏的阀门。

刷辊：检查刷毛倒伏、脱落情况，如情况严重，应及时更换刷辊。

7运输储存

7.1吊装、运输及注意事项

1．水平运输

①在运输中确保压紧力不松动。

②支撑力由4个水平支撑面提供。

2．吊装

①应确保起吊装置具有足够的起吊力和安全性。

②机器必须被水平吊起。

③由于重心的不一致，毛刷洗果机吊起后可能摇摆、旋转、倾斜，所以即使吊起不高，人员也应不得靠近机器周围。

7.2贮存条件及注意事项

①清洗干净，清楚设备上的异物；

②所有转动部件添加润滑油脂；

   ③关闭所有电源；
8.其它

8.1易损件及备品备件
